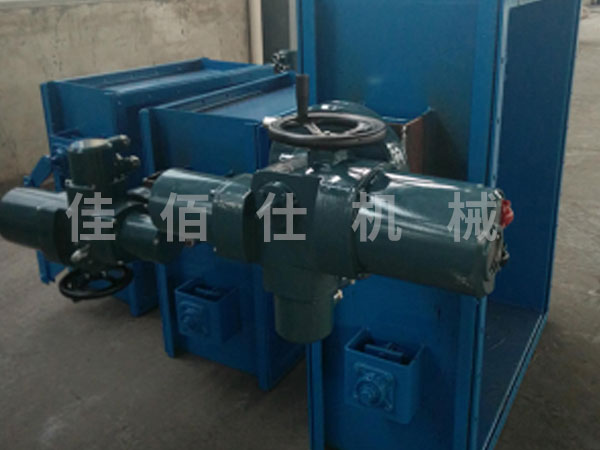

电动气动脱硫脱硝双密封挡板风门

  • 所属分类:双挡板风门

  • 点击次数:
  • 发布日期:2023/10/17
  • 在线询价
详细介绍

 一.脱硫挡板门产品概述
    烟气脱硫挡板门分:单、双层百叶窗式挡板,用于燃煤烟气脱硫系统中,功能是隔断烟气流通,主要安装在吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入高于介质压力的密封风,以压顶压的原理实现隔离烟气的作用。
    二.脱硫挡板门性能特点
    1.采用百叶窗式挡板结构,单层百叶挡板不设密封风,按密封效率99%设计;双层叶片中间设计有导入密封空气的密封室,将高于烟气压力500Pa的密封空气通入挡板,使双层挡计。
    2.风门具有全开全关二个功能,启闭角度为90板之间形成密封空气隔离层,阻断烟气流的通过按密封效率100%设°,风门启闭时间≤45S(可根据用户要求选定)。
    3.密封形式:单挡板密封形式为金属弹性片机械加压密封;双挡板为双道金属弹性片密封外加密封风密封。
    4.双百叶窗式挡板门设计结构更合理,密封性能更好,运行稳定可靠,密封风配套时需要配件为:风机、流量调节阀、加热器、密封风关断阀、风机出口软连接。双挡板上设计安装有密封风入口阀。
    5.驱动方式:气动、电动或手动。驱动装置可采用直联式与风门连接安装也可采用曲柄连杆式。

    6.   风门与管道的连接方式:法兰密封焊连接或法兰螺栓连接。也可为插入式焊接。

 7.配套独立的密封风风道,可保护挡板内部不受烟气的磨损和腐蚀。
    8.挡板门底部配备疏水阀,以便于对挡板门内的积水进行排放。
    9.密封风系统的管路中配备排积水三通阀和止回阀,可有效地保护风机不受烟道烟气的腐蚀。
    10.
    三、脱硫挡板门技术参数
    1.烟道截面:D(宽)×W(高)×L(厚);
    2.适用介质:冷热烟气;
    3.设计耐温:≤450℃;
    4.设计压力:±18500Pa;
    5.烟气内外泄漏率:“0” (压损为50Pa)
    6.驱动方式:电动、气动或手动
    7.气、电源和控制要求:由用户选定。
    四、脱硫挡板门供货范围
    包括风门本体、密封风门入口阀、驱动装置(电动装置或气动装置)、流量调节阀、风机出口软连接、排积水三通阀、止回阀及其它附件,密封风机和电加热器可成套供货。

    五、脱硫挡板门订货须知:
    1、提供烟道接口尺寸及管道的安装位置(水平管道或立式管道);
    2、烟气参数;
    3、启闭时间要求;
    4、连接方式:法兰平面对焊连接或法兰螺栓连接;
    5、防腐蚀材质要求(镍基合金或耐酸不锈钢);
    6、操作方式:电动或气动(驱动装置品牌要求);
    7、风门在管道中的用途及位置;
    8、订货前供方提供安装总图给需方确认。
    六、脱硫挡板门说明
    1、因风道内含有酸性特制易腐蚀,需做好防腐工作,方案选用

1.1          Q235外包316L

1.2          Q235外包254

1.3          Q235外包1.4529

1.4          采用JNS材质

1.5          普通碳钢

 2、为了使风门门板有足够好的强度和抗高温性能,双层板采机翼式内置加强筋,单层板厚度不小于5mm,风门安装高度不小于400mm。

 3、气、电动装置和风门轴连为一体,对于高温管道和震动较大管道采用曲柄连杆,以保护气电动装置。特别对于震动较大的管道宜采用气动推杆式,可起到较好的使用寿命,避免电机、控制模块因震动受损。
    4、风门轴需成水平安装。
